TECHNO SAW - Centre d’usinage à CN pour les poutres de petite section
Essetre
Caractéristiques du produit
Description du produit

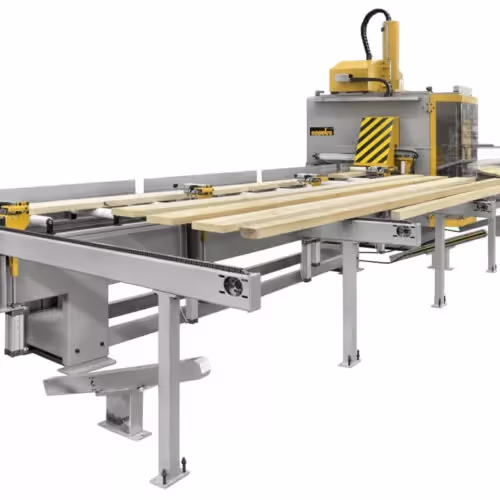

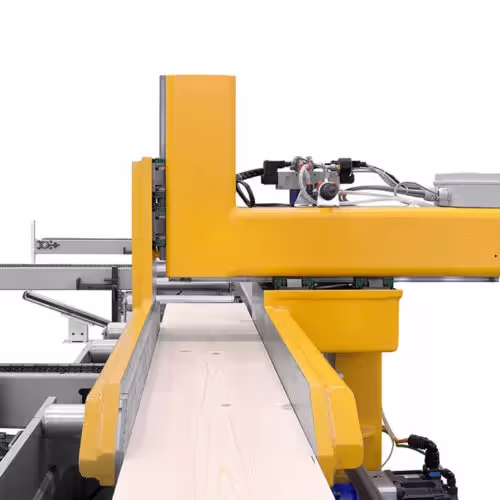

Centre d'usinage à CN rapide et flexible pour les opérations de fraisage, de perçage et de coupe de fermettes, d'éléments de charpente en ossature, de poutres en bois léger et massif de petites sections. Section de travail maximal 450 x h 150 mm. Caractéristiques techniques du centre d'usinage: - Tête de fraisage brevetée avec 5 axes à interpolation continue pour usiner les 6 faces de la pièce. Moteur breveté à double sortie avec porte-outil HSK63F. - Zone supplémentaire de chargement de la machine pour l'usinage de pièces jusqu'à 13 000 mm de longueur, constituée de 5 supports fixes sur la structure, équipés de chaînes motorisées pour le chargement automatique des tables et des poutres sur les rouleaux fous de la table de la machine. - Pince automatique contrôlée par CN avec déplacement sur guides linéaires. - Magasin porte-outils rotatif à 8 positions pour cônes avec accouplement HSK 63F géré par un axe contrôlé. Le magasin est monté à l'avant de la cabine, avec une protection automatique pour maintenir les cônes et les outils propres. - Le pupitre de commande complet avec CN est installé sur la structure de la machine au moyen d'un système de charnières, ce qui lui permet d'être orienté dans de multiples positions. Une télécommande est disponible avec commandes manuelles pour le mouvement des axes, START, STOP et RESET du programme. - La machine a été intégrée à un nouveau logiciel E Live, avec visualisation tridimensionnelle de la pièce et des opérations d'usinage associées. Sa polyvalence lui permet de s'interfacer avec les programmes Cad Cam les plus connus et spécifiques pour structures en bois. Le logiciel est également équipé d'un système de simulation et d'anti-collision.
